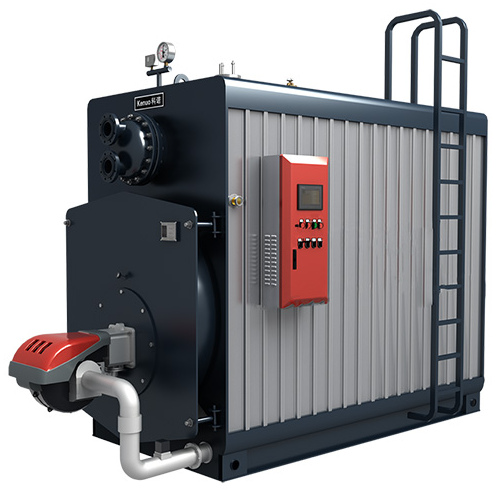

低氮燃?xì)庹婵諢崴仩t
一、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐優勢：
①壓力低于1bar,無需報手續，安全可靠。
②機組內部處于真空無氧狀態，鍋爐本體不會腐蝕而損壞，并且內部永不結垢，可長年高效運行，十分可靠。
③采用壓力，溫度雙重控制機組運行，，有五重安全保護裝置，運行過程安全。
④可實現無人遠程操作，節省人成本。
⑤配備低氮燃?xì)馊紵?，能達到30-50毫克/m3低氮排放。
二、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐原理：
水在一個大氣壓（1bar）下，沸點是100℃.壓力低于1bar,水的沸點就小于100℃.壓力為0.7bar,水的沸點為90℃.壓力為0.3bar,水的沸點為70℃.壓力為0.1bar,水的沸點為40℃.
鍋爐運行時，鍋殼內被真空裝置抽空，并維持0.03MPa左右的負壓，即-0.03MPa，也就是鍋內介質的絕對壓力為0.07MPa，左右。由水的特性可知，此時鍋水的沸點就為90℃左右。運行中，汽化的飽和蒸汽在真空室內通過換熱器與供暖水進行熱交換，使供暖水被加熱升溫，而蒸汽則被冷凝成水回到下部水空間再受到加熱汽化，上升冷凝......,周而復始。
三、真空熱水鍋爐的用途
供熱采暖：商業綜合體、酒店賓館、辦公樓、住宅、學校等。
生活熱水：酒店、游泳館、桑拿溫泉、商業綜合體、醫院、學校、生產工藝用途等。

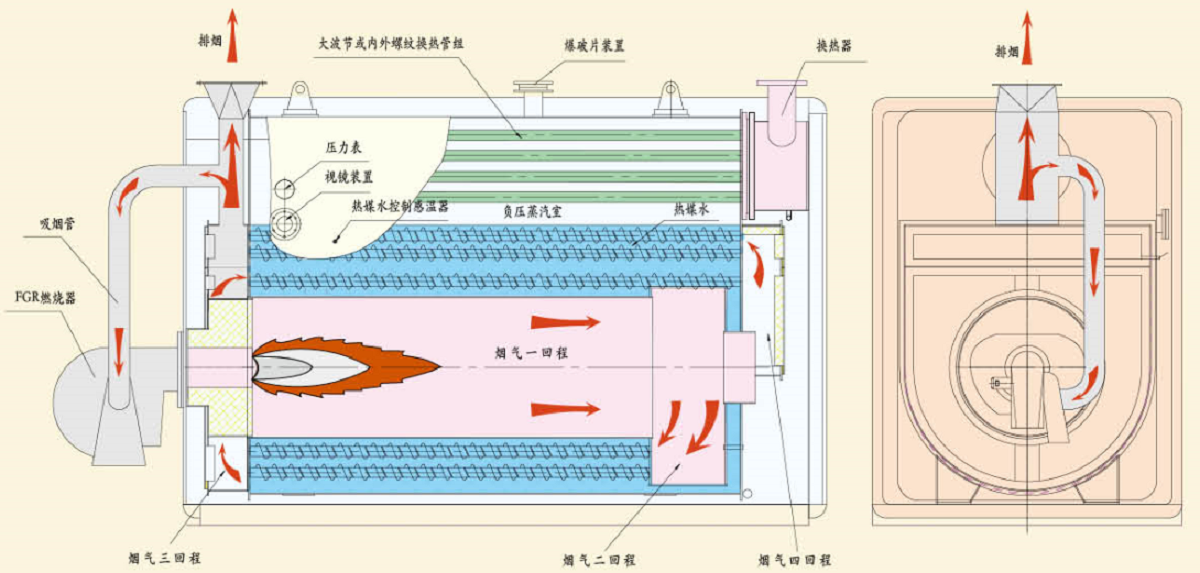

四、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐煙氣四回程傳熱結構，熱效益高，配備低氮燃?xì)馊紵鳎捎脽煔鈨?nèi)循環+煙氣外循環（FGR）技術,最終達到NOX<30-50mg/m3低氮排放。
|
五、ZWNS型超低氮真空熱水鍋爐技術參數 |
||||||||||||
|
型號 ZWNS－*** |
||||||||||||
|
熱功率 |
×104kcal/h |
30 |
60 |
90 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
|
|
kW |
350 |
700 |
1050 |
1400 |
2100 |
2800 |
3500 |
4200 |
5600 |
7000 |
||
|
MW |
0.35 |
0.7 |
1.05 |
1.4 |
2.1 |
2.8 |
3.5 |
4.2 |
5.6 |
7.0 |
||
|
設計熱效率 |
% |
97～104 |
||||||||||
|
排煙溫度 |
℃ |
≤（回水溫度+10℃） |
||||||||||
|
電源 |
V/Hz |
220～380/50（3N/50 220～380) |
||||||||||
|
用電總功率 |
kW |
1.1 |
2.5 |
4.2 |
5.5 |
9.5 |
11 |
15 |
18 |
24 |
27 |
|
|
天然氣 |
最低耗量 |
Nm3/h |
34.3 |
68.5 |
102.8 |
136.2 |
203.8 |
271.4 |
338.9 |
406.7 |
542.2 |
677.2 |
|
閥組口徑 |
DN |
32 |
50 |
50 |
50 |
50 |
50 |
65 |
65 |
80 |
80 |
|
|
壓力（動壓） |
kPa |
5～7 |
6～8 |
6～8 |
8～10 |
10～12 |
12～15 |
14～16 |
14～16 |
16～18 |
16～18 |
|
|
氮氧化合物（NOx） |
mg/Nm3 |
80（BLUE）/ 30（FGR） |
||||||||||
|
鍋爐安全閥口 N3 |
DN |
40 |
40 |
40 |
40 |
50 |
50 |
50 |
80 |
80 |
80 |
|
|
鍋爐排汽口 N4 |
DN |
40 |
40 |
40 |
40 |
40 |
65 |
65 |
65 |
65 |
65 |
|
|
鍋爐排污口 N5 |
DN |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
鍋爐排煙口 N9 |
φmm |
219 |
273 |
325 |
377 |
426 |
500 |
560 |
600 |
700 |
800 |
|
|
鍋爐凈重 |
t |
2.6 |
3.4 |
4.0 |
4.8 |
7.0 |
7.6 |
8.7 |
12.0 |
15.2 |
17.5 |
|
|
熱媒水容量 |
t |
1.9 |
2.1 |
2.6 |
4.4 |
4.7 |
4.9 |
4.7 |
9.5 |
12.3 |
13.3 |
|
|
運行重量 |
t |
4.5 |
5.5 |
8.6 |
9.2 |
11.7 |
12.5 |
13.4 |
21.5 |
27.5 |
30.8 |
|
|
A型換熱器（△t=10℃，進/出水溫度40℃/50℃、50℃/60℃，適用于地暖、中央空調采暖系統） |
||||||||||||
|
熱功率 |
×104kcal/h |
30 |
60 |
90 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
|
|
額定循環量 |
m3/h |
30 |
60 |
90 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
|
|
供水口N1/回水口N2 |
DN |
80 |
100 |
125 |
150 |
200 |
250 |
250 |
300 |
300 |
350 |
|
|
B型換熱器（△t=20℃，進/出水溫度40℃/60℃、60℃/80℃適用于衛生熱水、暖氣片采暖系統） |
||||||||||||
|
熱功率 |
×104kcal/h |
30 |
60 |
90 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
|
|
額定循環量 |
m3/h |
15 |
30 |
45 |
60 |
90 |
120 |
150 |
180 |
240 |
300 |
|
|
供水口N1/回水口N2 |
DN |
50 |
80 |
80 |
100 |
125 |
150 |
200 |
200 |
250 |
250 |
|
|
備注 |
1、燃料計算基準值：天然氣低位發熱值8500kcal/Nm3； |
|||||||||||
六、ZWNS型低氮（NOX<30-50mg/m3）真空熱水鍋爐性能特點：
①安全可靠：機組運行時工作溫度低于90℃，工作壓力小于0.7bar,處于負壓狀態，安全可靠。為了從根本上確保機組負壓，安全運行，在產品設計時采用多重安全保護措施。
1. 溫度保護裝置：鍋爐爐內熱媒水中設有一個Pt100溫度傳感器探頭，并與儀表電控連接，當熱媒水溫度超過設定溫度時（<99℃）時，并使燃燒器停止燃燒，鍋爐會自動報警，或自動切斷真空熱水鍋爐的動力電源。
2. 超壓保護裝置：設有鍋爐本體真空壓力控制器，并與儀表電控器相連，當鍋爐內部壓力超過設定壓力（<0.045MPa)時，鍋爐會自動報警，并使燃燒器停爐工作，或自動切斷真空熱水鍋爐的動力電源。
3. 天燃?xì)庑孤﹫缶哄仩t運行時，配套進口燃燒器燃?xì)庑孤┭b置隨時監測空氣中的氣泄漏量，一旦超標，燃?xì)怆姶砰y自動關閉并報警。
4. 機械防爆裝置：當鍋爐頂部端裝有機械超壓裝置，當鍋爐內壓力超高到壓力設計值時，該裝置防爆門打開自動泄壓，當壓力低于設計值時自動復位，從根本上確保鍋爐爐體安全，杜絕了鍋爐爆炸的可能。
5. 水位保護裝置：當鍋爐爐體內的熱媒水因某種原因，低于設定水位時，該裝置輸出信號與儀表空制器相連，鍋爐自動報警并使燃燒器停爐或自動切斷真空熱水鍋爐的動力電源。
②一機多用：每臺真空熱水鍋爐內可配置多個換熱器，以滿足用戶不同的需要，如采暖，衛生用水，工藝熱水等多種用途在一臺鍋爐上同時使用。
③熱效益高： 鍋爐燃燒方式為濕背式三回程前煙室結構，煙管采用內外雙螺紋纏繞翅片管，大幅度降低了鍋爐煙室溫度，使鍋爐排煙溫度在120℃左右，內置式熱交換器的換熱管采用獨特的大波節螺紋管結構，提高了效果，鍋爐的整體熱效益大于95%以上。
④系統簡單，安裝方便，低氮低碳節能。因鍋爐熱媒水一次充裝完成，運行時無需補水，因此，系統不用配備水處理器，軟水箱，熱交換器等外部設備，只需接通外部管路，即可使用。安裝簡單，費用低，同時也減少了鍋爐房占地面積。因鍋爐熱效益高，運行成本低，自動化程度高，同時可減少操作人員配置，且不需要年檢年審，因此，整體運行簡單，方便，節能。
